OPP-LAB-CBand是一個基于iXblue公司MXER系列高消光比鈮酸鋰馬赫曾德?tīng)栒{(diào)制器和原始偏置控制器的光脈沖選擇器系列。該模塊在全C波段工作，在國際電聯電網選擇的（用戶提供的）波長下達到最佳消光比。它允許從連續激光源產生光調制信號，并允許從脈沖源進行脈沖選取（脈沖拾?。┎⒔档推渲貜?fù)率。
無論輸入光信號的功率和模式是連續的還是脈沖的，創新的自動偏置控制電路（MBC）都能保證偏置點隨時間的穩定性。該MBC旨在以從待指定的ITU電網中選擇的波長進行操作。
主要特點：
交鑰匙光脈沖選擇系統
高光穩定性
低上升/下降時間
極高的消光比
已經驗證的解決方案
典型應用：
脈沖調制
脈沖選擇，脈沖拾取
激光操作
杰出亮點
|
參數 |
常規指標 |
|
工作波長 |
Full C-Band |
|
脈沖對比度/消光比 |
40 dB / 80 dB |
|
插入損耗 |
6 dB / 12 dB |

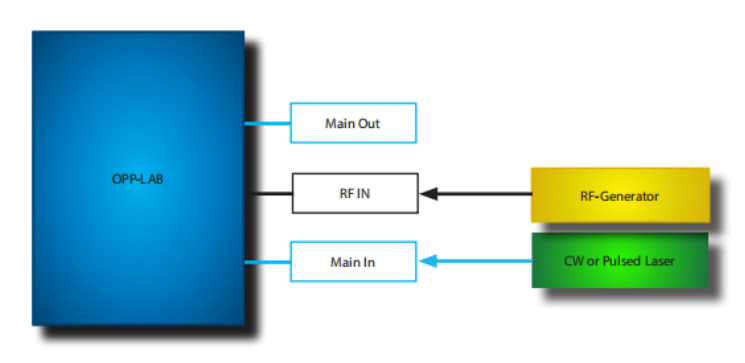

功能結構圖
OPP-LAB集成:
l 強度調制器：其被設置為確保非常高的光脈沖消光比和靈活的脈沖整形。
l 自動調制器偏置控制電路（MBC）：以保證高消光比隨時間的穩定性。
OPP-LAB連接到外部激光源（激光器）和外部電信號發生器。
射頻輸入?yún)?shù)
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
RF信號類型 |
- |
- |
- |
脈沖/其他 |
|
|
|
RF阻抗 |
- |
- |
- |
50 |
- |
Ω |
|
RF幅值(1) |
- |
- |
- |
5 |
- |
V |
|
RF占空比 |
- |
最大脈沖對比度 |
- |
- |
1 |
% |
|
MBC觸發電壓 |
- |
TTL |
- |
- |
3.3 |
V |
|
MBC觸發頻率 |
- |
- |
- |
- |
1 |
kHz |
|
電源 |
DC |
- |
- |
12 |
- |
V |
(1) 對應于調制器VπRF值。
光學輸入?yún)?shù)
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
模式 |
- |
- |
連續或脈沖 |
|
|
|
|
工作波長 |
- |
- |
1530 |
1550 |
1560 |
nm |
|
邊摸抑制比 |
SMSR |
- |
30 |
- |
- |
dB |
|
偏振 |
- |
- |
線偏振及控制 |
|
|
|
|
輸入功率 |
- |
連續or平均功率 |
0 |
- |
100 |
mW |
OPP-LAB光學參數規格
|
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
電光帶寬 |
- |
- |
- |
20 |
- |
GHz |
|
上升/下降時間 |
- |
通過快速電脈沖實現 |
- |
20 |
- |
ps |
|
靜態消光比(1) |
SER |
OPP-LAB-CBand-40dB |
40(2) |
43 (2) |
- |
dB |
|
靜態消光比 (1) |
SER |
OPP-LAB-CBand-80dB |
60 (2) |
80(2) (3) |
- |
dB |
|
消光比穩定性(4) |
- |
- |
- |
1 |
- |
%/H |
|
插入損耗 (5) |
IL |
OPP-LAB-CBand-40dB |
- |
6 |
- |
dB |
|
插入損耗(5) |
IL |
OPP-LAB-CBand-80dB |
- |
12 |
- |
dB |
|
偏振消光比 |
PER |
- |
20 |
- |
- |
dB |
|
反向傳輸信號(6) |
- |
- |
- |
-40 |
- |
dBm |
|
光回?fù)p |
ORL |
- |
- |
-45 |
-40 |
dB |
|
MBC導頻 |
Fdth |
- |
400 |
1000 |
1400 |
Hz |
(1)輸出靜態消光比:占空比＜1%，全C波段。
(2)消光比：ITU-Grid任意波長選擇。
(3)用快速電脈沖實現80 dB是理論上的臨界值，因?yàn)闊o(wú)法測量超過70 dB的消光比（光電二極管限制）
(4)24小時測試值。
(5)當調制器設置為最大傳輸時。
(6)從輸入端口測試。
接口和尺寸
|
前面板 |
|
|
RF輸入連接器 |
RF In - SMA Female - 50 Ω |
|
光輸入連接器 |
Main In - FC/APC - PM fiber |
|
光輸出連接器 |
Main Out - FC/APC - PM fiber |
|
后面板 |
|
|
電源(12V - 2A) |
DC In - Jack male 2 mm |
|
MBC抖動禁用 |
Trig In - BNC |
|
USB |
USB - B type |
|
產品尺寸 |
220 mm x 220 mm x 52 mm |
環境指標
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作溫度范圍 |
15 |
- |
35 |
℃ |
|
存儲溫度范圍 |
-20 |
- |
50 |
℃ |
絕對最大值
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
光輸入功率 |
- |
- |
100 |
mW |
|
RF輸入功率 |
- |
- |
28 |
dBm |
訂購信息：
|
OPP- |
LAB- |
xxnm- |
yydB |
|
|
|
工作波長 |
40=40dB |
|
|
|
ITU-Grid選擇 |
80=80dB |
