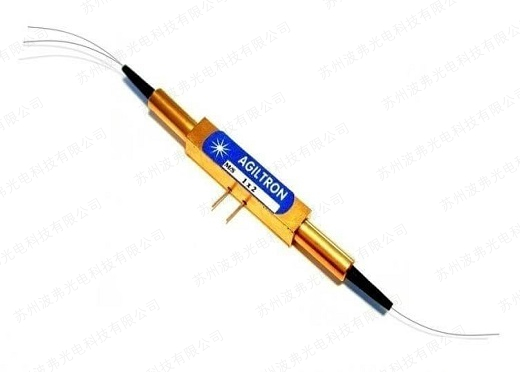

蘇州波弗光電科技有限公司代理的NS 1x2/2x2/1x4系列納秒級光開關是一個快速開關調制設備主要特點有非常低的插損，快速響應，高輸入光功率。專利的非機械固態晶體結構設計，具有極好的環境穩定性與重復性。此系列納秒級光開關滿足絕大部分快速響應，連續開關設備需求。此系列開關是雙向的。驅動簡單，+DC 12V驅動，0-5V控制信號。
1x1納秒光開關， 1x2納秒光開關， 1x4納秒光開關，?2x2納秒光開關 ， 1x2寬帶納秒光開關等。
光開關驅動：DC-5KHz，DC-100KHz，DC-500KHz重復率可選。
美國Agiltron，高速納秒光開關，響應速度可達300ns，標準最大輸入光功率300mW（5W可選），低插損，高隔離，適合各種光通信系統、儀器使用。標準重復率5KHz，可選500KHz。
|
技術指標 |
1x2寬帶寬納秒光開關 |
1x2納秒光開關 |
2x2納秒光開關 |
Unit |
||||||
|
參數 |
Min |
Typical |
Max |
Min |
Typical |
Max |
Min |
Typical |
Max |
- |
|
工作波長可選 |
1260 |
|
1650 |
780 |
|
2000 |
1310 |
|
1550 |
nm |
|
插損1 |
|
0.8 |
1.2 |
|
0.6 |
1 |
|
0.8 |
1.3 |
dB |
|
隔離度/串?dāng)_ |
≥20（typ. 25） |
dB |
||||||||
|
偏振相關損耗 |
≤0.35（typ. 0.15） |
dB |
||||||||
|
溫度相關損耗 |
≤0.5（typ. 0.3） |
dB |
||||||||
|
偏振模色散 |
≤0.3（typ. 0.1） |
ps |
||||||||
|
回?fù)p |
≥45（typ. 50） |
dB |
||||||||
|
響應時間 |
≤300 (Rise, Fall) |
ns |
||||||||
|
重復率率 |
DC-5kHz（可選100KHZ,500KHz） |
KHz |
||||||||
|
最大輸入功率** |
300mW typ.（≤500） |
mW |
||||||||
|
操作溫度范圍 |
-5~70 |
℃ |
||||||||
|
存儲溫度 |
-40~+85℃ |
|
||||||||
備注：建議選用原廠驅動。
*-標準驅動（DC-5kHz）。高重復可選100kHz，500kHz，請聯系蘇州波弗光電科技有限公司獲取更多信息。
**-高功率版本5.0W可選。
1-插損指標不包含連接器，最大1dB于1310nm，1550nm，1.4dB其他波長。
選型參考：
1x1系列：NSSW11-系列
1x2系列：NSSW12-系列
1x2系列：NSBW12-系列（寬工作波長范圍：1260nm~1550nm）
1x4系列：NSSW14-系列
2x2系列：NSSW22-系列
其他指標：
工作波長+尾纖類型+尾纖長度+連接器類型根據用戶需要選擇。
其他系列：
1x2超寬帶寬系列：NSBW12-系列（工作波長：1260nm~1620nm）
2x2系列：NSSW22-系列
納秒光開關驅動：
DC-5KHz ? 驅動：SWDR-111221112
DC-100HKz 驅動：SWDR-112211112
DC-500KHz 驅動：SWDR-113311112
