蘇州波弗光電科技有限公司可調諧光纖濾波器產品種類有寬帶可調諧光纖濾波器、窄帶可調諧光纖濾波器、帶通可調諧光纖濾波器、濾波帶寬-波長同時可調諧光纖濾波器，手動、電控版本可選。波長范圍：7801700nm波段可選（1064nm，1310nm，1550nm波段可選，中心波長可定制）；波長可調范圍高達140nm（可定制）；超低插損，60nm可調范圍內插損典型值只有1.5dB，高回?fù)p，高消光比，高功率版本連續波輸入高達5W可定制，尾纖可選單模（SM）、保偏（PM），連接器可定制。
蘇州波弗光電科技有限公司可調諧光纖濾波器產品種類有寬帶可調諧光纖濾波器、窄帶可調諧光纖濾波器、帶通可調諧光纖濾波器、濾波帶寬-波長同時可調諧光纖濾波器，手動、電控版本可選。波長范圍：7801700nm波段可選（1064nm，1310nm，1550nm波段可選，中心波長可定制）；波長可調范圍高達140nm（可定制）；超低插損，60nm可調范圍內插損典型值只有1.5dB，高回?fù)p，高消光比，高功率版本連續波輸入高達5W可定制，尾纖可選單模（SM）、保偏（PM），連接器可定制。

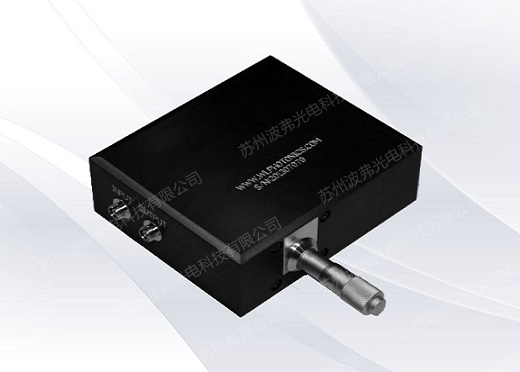

TFWM：手動寬帶寬可調諧光纖濾波器（平頂譜型）
TFWE：電控寬帶寬可調諧光纖濾波器（平頂譜型）
|
中心波長 |
1060nm±15nm |
1310nm±15nm |
1550nm±20nm |
1600nm±20nm |
||
|
可調范圍 (TR) |
80nm-BW |
100nm-BW |
100nm-BW |
100nm-BW |
||
|
插損 |
2.0dB typ. and 3.0dB max. (不含連接器) |
|||||
|
3dB帶寬 |
最大 |
BW1minto 80nm |
BWminto 100nm |
BWminto 100nm |
BWmin to100nm |
|
|
S級 |
BWmin=1.40nm |
BWmin=2.00nm |
BWmin=2.50nm |
BWmin=2.50nm |
||
|
P級 |
BWmin=0.60nm |
BWmin=0.80nm |
BWmin=1.00nm |
BWmin=1.20nm |
||
|
U級 |
BWmin=0.20nm |
BWmin=0.25nm |
BWmin=0.35nm |
BW min=0.40nm |
||
|
波長分辨率 |
0.02nm |
|||||
|
波長重復性 |
±0.02nm |
|||||
|
偏振相關損耗 |
0.15dB typ./0.30dB max (單模尾纖版本) |
|||||
|
消光比 |
20dB (保偏尾纖版本，不含接頭) |
|||||
|
光譜譜型 |
Flat-top |
|||||
|
帶通平坦度 |
<0.05dB(最小3dB帶寬測試值) |
|||||
|
邊緣滾降 |
S級 |
30dB/nm |
25dB/nm |
22dB/nm |
20dB/nm |
|
|
P級 |
80dB/nm |
60dB/nm |
55dB/nm |
50dB/nm |
||
|
U級 |
150dB/nm |
120dB/nm |
100dB/nm |
100dB/nm |
||
|
最大輸入光功率 |
500mW (CW)，高達5W可定制 |
|||||
|
回?fù)p |
>45dB |
|||||
|
帶外抑制 |
>50dB for BW< 2x BWmin |
|||||
|
偏振模色散 |
<0.2ps (SM fiber pigtail only) |
|||||
|
群延遲 |
<0.1ps/nm |
|||||
|
尾纖類型4 |
HI1060 |
SMF-28e |
||||
|
Panda PM980 |
Panda PM1300 |
Panda PM1550 |
||||
|
工作溫度范圍 |
10°C to 50°C |
|||||
|
存儲溫度范圍 |
-10°C to 75°C |
|||||
|
產品重量 |
<0.75kg |
|||||
|
符合標準 |
RoHS compliant |
|||||
|
備注1：BW min |
最小平頂譜型帶寬 |
|||||
|
備注2：3dB帶寬 |
帶寬越大，可調范圍越小 |
|||||
|
備注3：邊緣滾降 |
-3dB至-4dB帶寬測試值 |
|||||
|
備注4：尾纖 |
對齊慢軸，LMA，PLMA類型光纖可選 |
|||||
|
中心波長 |
1060nm±15nm |
1310nm±15nm |
1550nm±20nm |
1600nm±20nm |
|
|
可調范圍 |
80nm-BW |
100nm-BW |
100nm-BW |
100nm-BW |
|
|
插入損耗 |
1.5dB typ. and 3.0dB max. (不含連接器) |
||||
|
3dB帶寬 |
最大 |
BW1min to 80nm |
BWminto 100nm |
BWminto 120nm |
BWminto 120nm |
|
S級 |
BWmin=1.40nm |
BWmin=2.00nm |
BWmin=2.50nm |
BWmin2.5nm |
|
|
P級 |
BWmin=0.60nm |
BWmin=0.80nm |
BWmin=1.00nm |
BWmin=1.20nm |
|
|
U級 |
BWmin=0.20nm |
BWmin=0.25nm |
BWmin=0.35nm |
BWmin=0.40nm |
|
|
波長分辨率 |
0.01nm |
||||
|
波長重復性 |
±0.01nm |
||||
|
最大調諧速度 |
80nm/Sec. for S- or P- version |
||||
|
偏振相關損耗 |
0.15dB typ./0.30dB max (單模尾纖) |
||||
|
消光比 |
20dB (保偏尾纖版本，不含接頭) |
||||
|
光譜譜型 |
Flat-top |
||||
|
帶通平坦度 |
<0.05dB (最小3dB帶寬測試值) |
||||
|
邊緣滾降 |
S級 |
30dB/nm |
25dB/nm |
22dB/nm |
20dB/nm |
|
P級 |
80dB/nm |
60dB/nm |
55dB/nm |
50dB/nm |
|
|
U級 |
150dB/nm |
120dB/nm |
100dB/nm |
100dB/nm |
|
|
最大輸入光功率 |
500mW (CW)，高達5W可定制 |
||||
|
回?fù)p |
>45dB |
||||
|
帶外抑制 |
>50dB for BW<2x BW min |
||||
|
偏振模色散 |
<0.2ps (單模尾纖) |
||||
|
群延遲 |
<0.1ps/nm |
||||
|
尾纖類型 4 |
HI1060 |
SMF-28 or SMF-28e |
|||
|
Panda PM980 |
Panda PM1300 |
Panda PM1550 |
|||
|
電控接口 |
USB, I2C or SPI |
||||
|
功耗 |
<0.5W for S or P version |
||||
|
工作溫度范圍 |
10°C to 50°C |
||||
|
存儲溫度范圍 |
-10°C to 75°C |
||||
|
產品重量 |
<0.75kg |
||||
|
符合標準 |
RoHS compliant |
||||
|
備注1：BW min |
最小平頂譜型帶寬 |
||||
|
備注2：3dB帶寬 |
帶寬越大，可調范圍越小 |
||||
|
備注3：邊緣滾降 |
-3dB至-4dB帶寬測試值 |
||||
|
備注4：尾纖 |
對齊慢軸，LMA，PLMA類型光纖可選 |
||||
尾纖類型：?jiǎn)文?保偏
護套類型：裸纖/900um套管/3mm保護套管
尾纖長度：1.0-1.0m，其他指定
連接器類型：FC/APC，其他指定
電控接口類型：USB，I2C，SPI用戶指定。
更多產品信息，請聯系蘇州波弗光電科技有限公司相關銷售人員。
