光學系統及其子系統和器件被越來越多地應用在很多高科技領域，特別是在航空領域的應用，由于需要安全、持久地運行，所以對光學系統的多功能性和高度可靠性的要求就非常高。

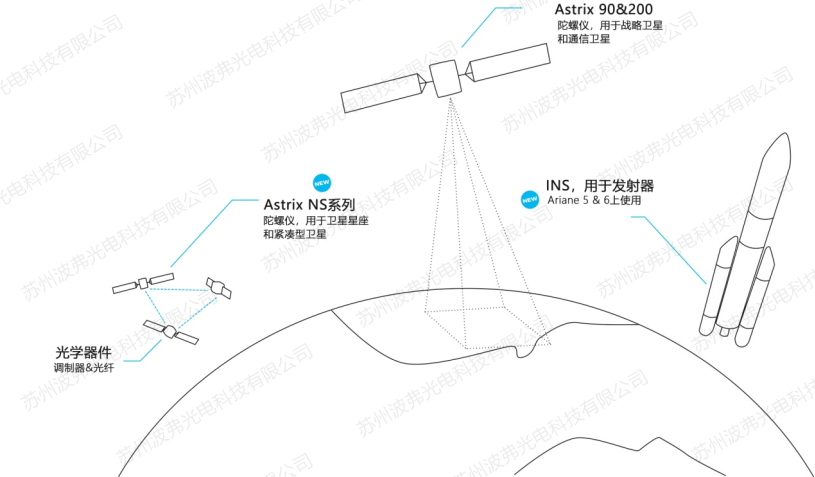

iXblue的3軸光纖陀螺儀(FOG) Astrix系列產品多年來應用在多項太空任務中。iXblue與Airbus Defence & Space機構共同研發了新型光纖陀螺儀。Astrix系列產品已經應用在超過25顆衛星上，包括各種各樣的運行軌道（LEO、MEO、GEO、拉格朗日點等），有超過200萬小時的無事故運行記錄。iXblue還開發了專用于宇航項目基于光纖陀螺的慣性導航系統，自2020年起在阿麗亞娜5和6火箭上使用。
iXblue積累了大量的FOG應用在宇航領域的經驗，同時開辟了宇航器件市場，如無源器件和摻雜光纖，以及鈮酸鋰電光相位和強度調制器。
鈮酸鋰電光調制器(LiNbO3)在許多應用領域具有長期可靠的使用記錄（例如長途和光纖無線電通信），同時在分布式溫度傳感器(DTS) 中，調制器可在惡劣的環境條件下運行，并且已經成功地獲得了認證（例如Telcordia）。LiNbO3調制器由于特有性能優勢成為用戶的首選，不僅可滿足光學系統的規范，而且滿足空間運行的嚴格環境要求。如今，許多載人航天光學系統都使用電光調制器作為關鍵組件，以實現不同工作波長下各種光源的強度或相位調制。
通信和衛星間通信是iXblue參與的空間領域應用之一。
激光通信終端
隨著地球觀測項目中使用的高清圖像和視頻任務的需求越來越多，科學家們亟待改進回傳地球的高速通信，因為常用的解決方案不再能夠處理日益增加的數據量， 解決這種情況則需在太空中部署激光通訊。因此，采用光學和光調制來輔助射頻鏈路，從而實現光學和光調制在衛星傳輸中的使用。
自90年代以來，衛星之間通過使用直接調制的820nm至850nm高功率激光二極管實現了自由空間光通信。近紅外光纖激光器的出現以及該頻段中LiNbO3調制器的使用，可實現更有效的調制格式和提供更高的數據速率和BER，從而使得空間光鏈路（LEO到GEO到地面站）成為可能。
激光終端安裝在一個地球同步衛星(GEO)上。此GEO中繼的目的是為了不斷傳輸位于低軌道衛星（LEO到近地軌道）上發射器收集的數據。這些近地軌道衛星在低空運行，必須要等待經過位于地面的一個傳輸站點時，才能傳輸收集到的數據。
在某些情況下，它們需要等待幾個小時才能傳輸數據，這對整個傳輸是不利的，因此有了在地球靜止軌道上安裝數據中繼的想法。一旦低軌衛星對中繼衛星隨時可見，就建立了高速光通信以傳輸數據包。
因此，在距離地球近36000公里遠處，永久位于光學地面站(OGS)中繼天線上方的中繼衛星，可以在射頻波的幫助下繼續傳輸收集到的數據。
iXblue Photonics參與宇航項目有著十多年的經驗，參與了20多個項目，為全球不同的宇航用戶提供了200多個調制器，包括為大型國際項目或航天機構，參與了LEO衛星、GEO衛星、和國際空間站項目。iXblue提供850 nm、1064 nm和1550 nm強度調制器和相位調制器，作為宇航應用中模樣件(BBM)、工程件(EM)、鑒定件(QM)和正樣(FM)等。
主要調制器規格和環境操作條件如下表所示。這些值一般是指FM條件下，鑒定階段的QM產品有更嚴格和更高的測試要求。
產品性能要求：
|
工作波長 |
800 nm 1060nm 1550 nm |
||
|
調制器類型 |
相位,強度, IQ |
||
|
調制器帶寬 |
低頻至40 GHz |
||
|
插損/相位調制器 |
3,5 dB |
3 dB |
2,5 dB |
|
插損/強度調制器 |
4,5 dB |
3,5 dB |
3,5 dB |
|
消光比(ER) |
> 20 dB |
> 30 dB |
> 30 dB |
|
偏振消光比(PER) |
> 20 dB |
> 20 dB |
> 20 dB |
|
光輸入信號 |
up to 25 mW |
up to 300 mW |
up to 200 mW |
環境要求：
|
工作溫度 |
0°C至+70 °C |
|
存儲溫度 |
-40°C至+85 °C |
|
震動 |
2,5 min/axis, 33,6g RMS |
|
沖擊* |
Level up to 1 000 g, 0,2 - 10 kHz |
|
輻射 |
Gamma ray 352 Krad (Si) |
|
Proton 1011p/cm2 (60 Mev) |
|
|
使用壽命 |
長達15年GEO |
|
任務兼容性 |
GEO. EOR. MEO and LEO |
|
*某些類型的包裝成功測試高達2000g |
|
機械接口：
|
質量 |
120g |
|
封裝尺寸 |
110x15x9.7 mm3或定制設計 |
|
光纖護套 |
?1 mm PEEK tube |
iXblue積累了大量的FOG應用在宇航領域的經驗，同時開辟了宇航器件市場，如無源器件和摻雜光纖，以及鈮酸鋰電光相位和強度調制器。
蘇州波弗光電科技有限公司是法國iXblue公司中國區的授權代理商，負責ixblue電光調制器產品、光纖、參考發射機（ModBox）等產品國內的售前、銷售、售后服務工作，同時波弗光電擁有大部分iXblue電光調制器、射頻放大驅動器、偏壓控制器現貨產品，有需要的用戶請聯系蘇州波弗光電科技有限公司。
iXblue電光調制驅動器相關產品：
|
多功能及脈沖信號驅動 |
|
|
DR-VE-0.1-MO |
低頻200MHz驅動，±20Vpp輸出 |
|
DR-VE-0.5-MO |
DC-750MHz多格式驅動 |
|
DR-VE-10-MO |
12GHz多功能射頻驅動（70ps-200ns脈寬） |
|
DR-PL-20-MO |
20GHz脈沖驅動，~5.2Vpp輸出 |
|
*DR-VE-系列多功能驅動適合放大信號如：模擬、數字信號、脈沖信號、可自定義功能優化。 |
|
|
模擬信號驅動 |
|
|
DR-AN-10-MO |
10GHz模擬驅動，0-9Vpp輸出 |
|
DR-AN-10-HO |
10GHz高壓輸出模擬驅動，0-15.9Vpp輸出 |
|
DR-AN-20-MO |
20GHz模擬驅動，0-9Vpp輸出 |
|
DR-AN-20-HO |
20GHz高壓輸出模擬驅動，0-15.9Vpp |
|
DR-AN-40-MO |
40GHz模擬驅動，0-6.3Vpp輸出 |
|
*DR-AN系列模擬驅動，具有優越的線性度，低噪聲，非常適合于模擬信號或接近于50%占空比特殊格式信號放大。 |
|
|
數字信號驅動 |
|
|
DR-DG-12-MO |
12.5Gb/s NRZ/RZ數字信號高性能驅動，2-8Vpp輸出 |
|
DR-DG-20-MO |
20Gb/s NRZ數字信號驅動，2-8Vpp輸出 |
|
DR-DG-20-HO |
22Gb/s高壓輸出數字信號驅動，高達13.5Vpp輸出 |
|
DR-DG-40-MO |
40Gb/s NRZ/RZ數字信號驅動，6.3Vpp輸出 |
|
*DR-DG系列數字驅動，適合于NRZ、RZ等各種數字格式信號放大，匹配各種數字信號調制應用。 |
|
*點擊型號超鏈接，或聯系蘇州波弗光電科技有限公司，獲取更多產品信息。
更多電光調制器驅動應用、電光調制系統產品應用及需求，請聯系蘇州波弗光電科技有限公司相關銷售人員，咨詢電話：0512-62828421，咨詢郵箱：sales@bonphot.com ！
