分布式光纖應變溫度監測系統(BOTDA/BOTDR)
伴隨著光纖通信技術的超快速發展，分布式光纖傳感技術組件走進國民生計的各方面，在結構安全康健檢測，傳感領域有這非常重要的實用地位，具有傳統光纖傳感器所具備的體積小、質量輕，抗電磁、抗輻照、等優點，還可以將信息傳輸與傳感赫爾為一，大大減小了傳感器的工藝能好成本，在很多人工難以完后才能的檢測工作中，顯示出了超強的應用能力。

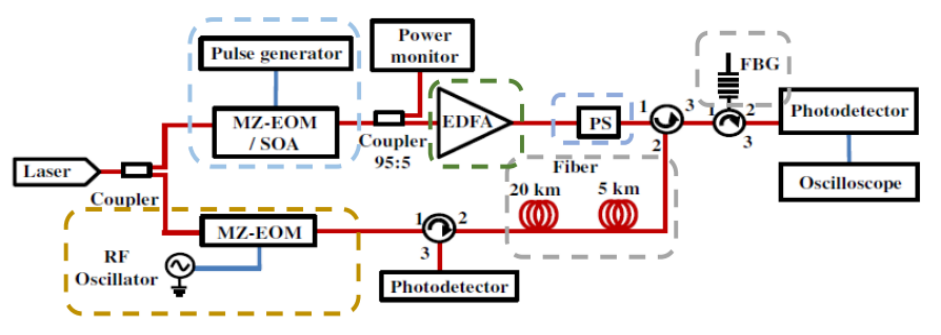

如下圖，窄線寬激光器通過高消光比強度調制器（＞40dB，系統可實現100dB高消光比），帶寬~10.8GHz，經過脈沖調制，經過EDFA放大后，通過擾偏器消除偏振影響，再通過環形器實現遠距離傳輸，和經過FBG濾波后，通過光電探測器解調和檢波。
典型案例：
相關產品：
|
產品名稱 |
主要特點 |
|
窄線寬激光器 |
高穩定性，1550nm，窄線寬激光器 |
|
光纖耦合器 |
50:50,95:5，分束比可根據需要定制 |
|
強度調制器 |
高消光比＞40dB，更高消光比系統可選，帶寬：10-20GHz |
|
EDFA |
C波段，增益可調，高輸出功率 |
|
偏振擾偏器 |
高速偏振擾偏 |
|
環形器 |
三端口，高回?fù)p，高串?dāng)_ |
|
PD光電探測器 |
帶寬DC-20GHz，更高帶寬可選 |
|
RF信號源 |
步進式，任意波形信號源，脈沖源可選 |
|
光功率計 |
高精度，高范圍 |
*更多應用案例，解決方案，聯系波弗光電獲取。
